El envase contiene:
- 2 inversores híbridos WKS EVO 5 kVA - 48V
- 2 kits de comunicación: paralelización
El paquete le permite conectar 2 WKS EVO en paralelo.
Composición
![Onduleur WKS EVO CIRCLE]()
2x Inversor híbrido WKS Evo Circle 5.6 kVA 48V
2x Inversor híbrido WKS Evo Circle 5.6 kVA 48V
El WKS EVO Circle está equipado con un controlador de carga solar MPPT que maximiza y regula la potencia de CC del panel solar para cargar su parque de baterías.
El diseño sin transformador permite una conversión de potencia fiable en un factor de forma compacto. La nueva generación de WKS tiene una función Wi-Fi incorporada, el monitoreo móvil se puede hacer a través de aplicaciones móviles. Los datos se pueden ver y guardar en el inversor, lo que es conveniente para rastrear el estado de funcionamiento del inversor. También es compatible con la función USB On-The Go para una fácil reescritura de la configuración interna, descargas de datos y actualizaciones de software.
• Inversor solar MPPT de onda sinusoidal pura
• Anillo LED de estado personalizable con luces RGB
• Botón táctil con pantalla LCD a color de 4.3 "
• Amplio rango de entrada de CC
• Registrar eventos de datos almacenados en el UPS
• Wi-Fi incorporado para monitoreo móvil (aplicación disponible)
• Puerto de comunicación reservado para BMS
• Operación paralela con hasta 9 unidades
• Posibilidad de elegir el modo de operación a través del temporizador
• Salida de 27 amperios
Características
| Modelo | |
| Potencia nominal | 5600VA/5600W |
| Entrada | |
| Voltaje de entrada de CA | 170-280 VCA (para ordenadores personales) |
| Rango de voltaje seleccionable | 90-280 VCA (para electrodomésticos) |
| Rango de frecuencia | 50Hz/60Hz (detección automática) |
| Salida | |
| Regulación de voltaje de CA (modo Batt.) | 230 VCA +/- 5 |
| Capacidad de sobrecarga | 5s@>/=150% de cargo;10s@110%~150% de cargo; 100ms @ >/=200% de carga |
| Rendimiento (pico) | 93% |
| Tiempo de transferencia | 10 ms (para computadoras personales); 20 ms (para electrodomésticos) |
| Onda | Onda sinusoidal pura |
| Voltaje de salida de CA | 24,3A |
| Batería | |
| Voltaje de la batería | 48 VCC |
| Voltaje de carga flotante | 54 VCC |
| Protección contra sobrecargas | 66 VCC |
| Cargador solar y cargador de CA | |
| Tipo de cargador solar | MPPT |
| Potencia máxima del generador fotovoltaico | 6000W |
| Rango MPPT a voltaje de funcionamiento | 120 ~ 430VDC |
| Tensión máxima del circuito abierto de la pv | 450VDC |
| Corriente máxima de carga solar | 120A |
| Corriente de carga máxima de CA | 120A |
| Física | |
| Dimensión, D x W x H (mm) | 140x295x468 |
| Peso neto (kgs) | 11.0 12.0 |
| Interfaz de comunicación | USB/RS232/RS485/Wifi/Contacto seco |
| Entorno de uso | |
| Humedad | 5% a 95% a Humedad relativa (sin condensación) |
| Temperatura de funcionamiento | De -10°C a 50°C |
| Temperatura de almacenamiento | De -15°C a 60°C |
2x Kit de comunicación - Paralelización
El WKS EVO 5KVA se puede conectar en paralelo gracias a este kit de comunicación, y esto de diferentes maneras:
Hasta 20 KVA en monofásico
Se pueden conectar varios dispositivos (max4) en serie, lo que permite fabricar sistemas con hasta 20 KVA de potencia de salida.
El kit incluye la placa, un cable de alimentación para ella y un cable de comunicación.

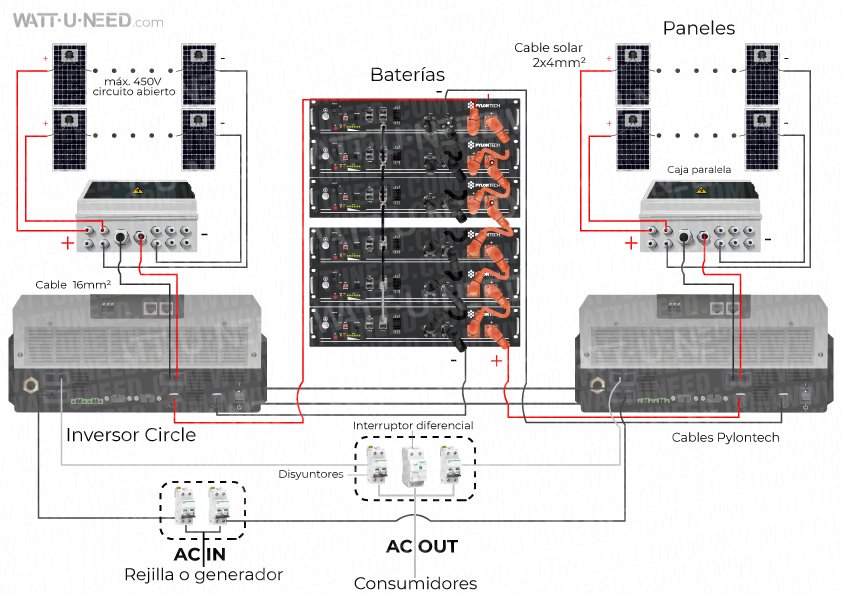

Esquema en paralelo
Software
WatchPower 1.16SP3
WatchPower 1.16SP4
Documentación y hojas de datos
